湯淺蓄電池剩余容量測試方法

鉛酸蓄電池剩余容量試驗方法

 1）傳統的測試方法＃nbsp;傳統的容量測試方法是將電池連接到負載放電，按照一定的恒定放電率，在終止電壓后，停止放電，計算放電時間和放電電流的乘積，得到容量。電池。雖然這種方法可以更準確地獲得鉛酸蓄電池的保留容量，但該方法在測量過程中耗時較長，勞動力成本較高，電池能耗較高，對在線電池組有一定的風險，同時頻繁放電的電池，加速了電池的老化，縮短了電池的使用壽命，因此不適合多種場合。
例如，如果湯淺電池以10A的電流放電并且放電時間為10H，則電池的容量為10 * 10=100AH。
對于200AH/12V電池，如果以20小時放電率進行放電，放電電流為10A（0.05C），放電至終止電壓為10.5V，電池可連續放電20小時。

2）安培時間積分法

這種方法只是對電池放電，放電電流改變，將放電電壓和放電時間放入終止電壓，得到的值是鉛電池容量的估值。公式表示如下：



3）曲線近似直線法
這種方法是將曲線分成相等的部分，將其分成小段，然后將每個段視為一條直線，然后將這些線端對端連接。
通常，曲線的段越多，直段越多，由這些直段擬合的曲線越接近實際曲線，結果越接近實際值。
當然，有一些方法可以選擇這些直段的端點。當確定段的數量時，可以選擇線的端點。終點的選擇可以通過曲線的二次導數（在存在二階導數的情況下）或直觀觀察來確定。

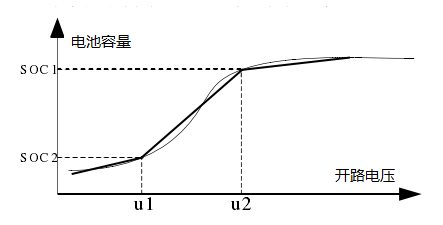

電池兩端的開路電壓與電池容量之間的關系是非線性關系，如圖1所示。

圖1電池的開路電壓與電池容量之間的關系
通過大量實驗，我們可以得到與每個開路電壓對應的容量關系，然后根據上述方法使用擬合方法得到關系曲線。輸出容量與開路電壓之間的關系。
但是，這種方法有其缺點。首先，電池的容量隨著環境溫度，使用次數和使用時間的變化而變化，導致不具有代表性的關系。其次，電池兩端的電壓使用后，需要一段時間才能恢復，測量不準確會導致電池長時間工作。
但是，這種方法也有應用。例如，在我們的手機電池中，剩余電量通常顯示在手機屏幕上。例如，當2.11V時，對應于手機的電池電量記錄為100％，當電壓降至2.09V時，相應的手機電池記錄為87％。

4）內阻法

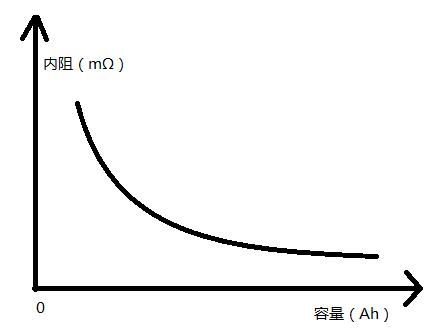

;對于鉛酸電池，電池容量越小，內阻越大，兩者之間就存在非線性關系，如圖2所示。

上述公式可以通過最小二乘法獲得，使用大量的實驗數據來獲得a，b，m的值，然后確定容量和內阻之間的關系。
 5）密度方法
鉛酸電池的電解質是硫酸。充電時，鉛酸蓄電池內部的化學反應產生硫酸，使溶液的密度不斷增加，活性物質增加，儲存的電量越來越多。放電時，電池內部的硫酸會參與化學反應形成硫酸鉛，這會降低溶液的密度，減少活性物質，釋放電能。
從以上分析可知，鉛酸蓄電池的容量與其電解液密度有一定的比例關系。通過測量電池內部電解質的密度，可以間接確定容量值，并且精度仍然相對較高。
但是，這種方法在實際操作中存在一些問題。一方面，目前的鉛酸電池是密封的，測量后打開電池蓋很麻煩。另一方面，當鉛酸電池充電時，水從電池的正極分解成氧和氫，這無疑增加了電解質的密度并導致測量誤差。此外，電解質的密度只能在靜止時測量。當電動車輛運行時，電池振動并且不容易測量電池電解質的密度。
 6）神經網絡方法
神經網絡是人們?cè)诂F(xiàn)代人工智能領域中使用的一種算法。它具有自學習，自組織和分布式存儲信息的特點。它使用結構化的并行處理結構，不需要模型預測。它可以通過輸入和輸出樣本直接獲得系統的輸入和輸出關系，并可以對非線性和不確定系統進行任意近似。我們可以利用神經網絡的一些優秀品質來預測鉛酸電池的容量。
 7）卡爾曼過濾方法
卡爾曼過濾方法的核心是它的五個遞歸公式，它們?cè)谘芯繉?duì)象的最小方差意義上做出最佳估計。
在卡爾曼公式中，應包括湯淺蓄電池的放電電流，端電壓和環境溫度。
這里沒有詳細說明相關公式，可以參考有關卡爾曼過濾的相關內容。
