新聞咨訊
高功率鉛酸蓄電池漏液對數據機房的損害及防備辦法
UPS體系作為數據中心安全運轉的重要保證,對計算機及網絡體系的快速發展有著嚴峻的含義。鉛酸蓄電池作為當時UPS體系的干流電源,其穩定性與安全性影響著數據中心的安全。漏液是鉛酸蓄電池較為常見的問題,文章體系地闡述了數據機房用鉛酸蓄電池漏液的損害、原因剖析及防備辦法。
近幾年跟著信息及計算機網絡的飛速發展,我國對數據中心的建造規劃日益增大。數據中心的平穩運轉,離不開UPS體系的保證。UPS體系又叫“不間斷電源”,作用是保護計算機數據中心網絡設備供電
不間斷,為計算機及其網絡體系供給持續電力保證。
目前我國在數據中心建造中,UPS體系大多選用閥控密封鉛酸蓄電池作為后備應急電源。閥控密封鉛酸蓄電池具有技能老練、性價比高、使用保護便利、生產工藝老練并且有環境友好、可再生等特
點,其中高功率鉛酸蓄電池更兼具有大電流輸出功能好、比能量高的長處而被廣泛選用。高功率鉛酸蓄電池作為UPS體系的要害組成部分,其好壞直接影響到UPS體系的牢靠程度。在影響UPS穩定性和可
靠性的許多因素中,蓄電池漏液是最不可忽視的喪命危險。一旦蓄電池呈現漏液,引起蓄電池組發作電氣短路,必然導致UPS直流電源體系輸出電壓瞬間下跌,引起負載設備掉電,導致網絡中斷毛病,影響
信息通訊傳輸,假如不能及時發現和堵截電源,則會引起機房火災事端。
1 高功率鉛酸蓄電池漏液原因剖析
蓄電池在數據機房內長期使用過程中,不管是什么類型電池,或多或少都會有一些安全危險問題,比如由于制作、轉移、運輸、保護不妥、使用時刻過長、裝置欠好等問題引起電池變形、漏液,而
電池漏液是常見的安全危險問題。經過多年來的研究剖析,主要是以下幾個原因導致漏液。
①電解液
高功率鉛酸蓄電池為免保護電池，電池后期保護不需求添加電解液。在生產過程中一般選用貧液技能，正極發作的O2經過超細玻璃纖維隔板通道到達負極進行復合吸收，假如電池內部電解液量過
多，壓力添加，導致復合通道受阻，則會添加蓄電池內部氣體壓力，使電池在密封不良的地方發作漏液。
②安全閥
安全閥是蓄電池調節氣體壓力的“節拍器”,在必定壓力下對電池起到密封的作用，能夠防止電解液向外界溢出。當蓄電池超過規則壓力后，安全閥主動打開放氣，構成安全閥漏液的原因一般有
兩個:
一是電池加酸量過多,電池處于富液狀況,致使O2再化的氣體通道受阻,電池生成的氣體無法復合,內部壓力增大后導致安全閥頻頻開啟,氣體溢出安全閥后在電池外部遇冷,在安全閥周圍冷凝成酸
液;
二是安全閥周圍橡膠墊老化,電池密封功能變化,構成開閥壓力下降,安全閥長期開啟,酸霧冷凝成液體后構成漏液現象。
③極柱端子
極柱漏液的現象在數據中心比較遍及,電池在運轉1年后,個別極柱端子就會發作漏液,往往運轉5年后,極柱端子漏液問題就非常嚴峻了。電池漏液的要害原因便是極柱金屬與電池蓋密封膠配合不
好,極柱端子在酸性環境中被氧氣腐蝕,電解液在內部氣壓作用下,沿著腐蝕的路徑,流到端子外表發作漏液,這便是俗稱的爬酸現象。
④電池槽蓋
目前電池槽蓋密封有環氧樹脂密封和熱封兩種辦法。
環氧樹脂膠封漏液,主要是膠封操控條件較為嚴格,要求環氧膠配方和固化條件操控要好,否則會構成密封膠與殼體粘結處結合欠好,構成漏液通道,構成電池漏液;
電池熱封則是將電池槽蓋塑料在特定的溫度和時刻內,加熱熔化,假如加熱溫度和加熱時刻操控好,且密封處潔凈無污染,密封對錯常牢靠的。經過解剖剖析,一般發作漏液現象的電池,電池槽蓋熱熔
層存在蜂窩狀沙眼,在內部氣體壓力下,酸霧跟著O2經過沙眼,發作漏液。
2 高功率鉛酸蓄電池漏液的防備辦法
要解決鉛酸蓄電池組漏液的問題,最中心的是保證鉛酸蓄電池的質量,如保證蓄電池電解液量在一個合理的范圍,保證電池外殼的密封性,以及保證電池槽蓋密封的有效性等。在源頭上操控漏液是最
重要的辦法,也是電池廠家最基本的責任。
當然,任何產品都很難做到100%的良品率,因而經過一些附加的辦法來防備電池漏液構成損害也有了必定的現實含義。通常,數據中心用戶防止蓄電池漏液引起短路損害,主要采納以下一些辦法。
①絕緣墊

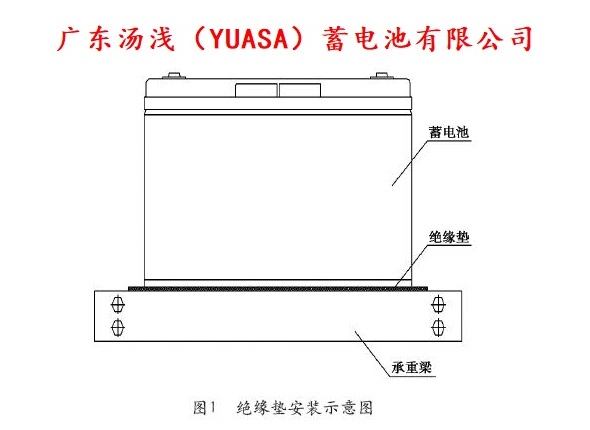

數據中心裝置絕緣墊是最簡略有效地防止高功率鉛酸蓄電池短路的一種辦法,其一般放置在電池和電池架承重梁的中心,經過在電池底部添加絕緣墊的辦法,使電池漏液發作的電解液堆積于絕緣墊
上,而不是電池架上,防止電池漏液流出的腐蝕性液體與電池底部的金屬架間導通引起電氣短路,裝置示意圖如圖1所示。
該辦法實施便利,關于立式裝置的電池具有必定作用,但也有局限性:一是若電池漏液量大,絕緣墊也不能徹底接受一切液體,液體流到基層架子或電池上,構成架子腐蝕以及電氣短路;二是電池為臥
式裝置時,由于絕緣墊只掩蓋電池部分面積,無法掩蓋到電池蓋與極柱范圍,電池漏液發作的酸液滴漏到基層電池及電池架上,構成架子腐蝕以及電氣短路;三是絕緣墊整張鋪設,不利于上基層電池間散
熱。
絕緣墊目前有阻燃橡膠墊和環氧樹脂板兩種材料。阻燃橡膠墊原料為橡膠,原料中添加阻燃劑到達阻燃的作用,橡膠墊因其具有高彈性,所以其抗震功能特別好;橡膠絕緣墊外表阻力大,裝置困難,散
熱功能差,但價格比較便宜。
環氧樹脂墊選用的原料為環氧板,又稱玻璃纖維布,是用環氧樹脂粘合而成加溫高壓制作,在中溫下機械功能高,在高濕下電氣功能穩定,用來防止電池漏液引起的電氣短路,作用非常明顯。相對而
言,環氧絕緣板外表光滑,裝置便利,但是價格比橡膠墊貴。
②絕緣護套

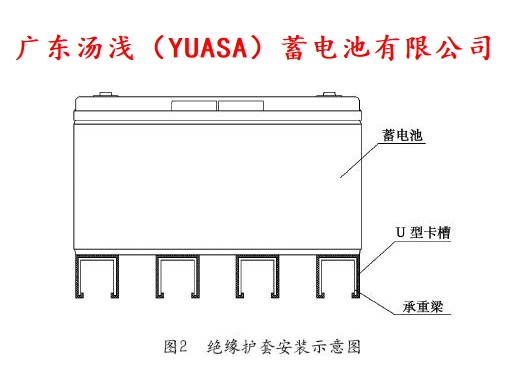

在電池抗震鐵架每層鐵架構件(承重梁)與電池殼體觸摸部分上襯以塑料絕緣護套,將金屬承重梁全包裹,如圖2所示,其作用便是將電池與金屬電池架之間離隔,防止漏下的腐蝕性液體將電池與架間
導通,發作電氣短路。絕緣護套也能夠叫做U型卡槽或承重梁護套,一般規劃成U形卡在電池承重梁上。原料選阻燃PVC、ABS或PP等塑料原料,光滑、耐磨、抗壓力好,裝置便利。且不影響電池上基層通風
散熱。缺陷是不能接受液體,液體量大會流到基層電池上發作腐蝕。絕緣護套需求依據承重梁形狀專門定制開塑料模具。
③防漏液托盤

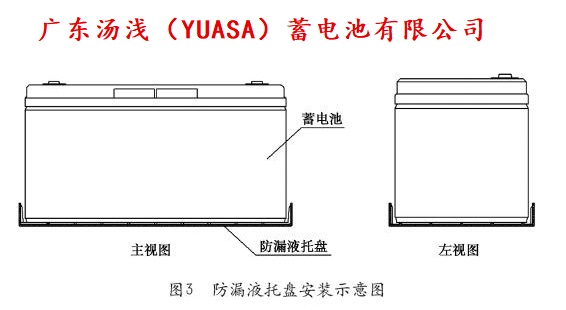

為防止電池漏出的腐蝕性液體影響其它架或電池,在電池底部規劃一托盤,將整個電池徹底托住,其長寬尺寸比電池長寬稍大些,電池漏出的酸液能跟著電池槽體流入防漏液托盤內;托盤厚度規劃要
有必定的強度以接受電池分量;托盤內底部規劃導流筋條,使電解液向托盤四處擴散,防止一處電解液沉積過多,使電池長期浸泡在電解液中;托盤材料選用阻燃ABS或其它阻燃塑料材料,保證托盤的阻燃
功能,能夠必定程度上阻止電池因電氣短路引發的焚燒。缺陷是針對每個類型電池要專門定制塑料模具。防漏液托盤裝置示意圖如圖3所示。
3 結束語
近年來,因鉛酸蓄電池漏液引起的數據機房事端并不少見，漏液對整個體系安全運轉構成的損害非常嚴峻。所以在數據中心機房日常保護中，了解鉛酸蓄電池漏液現象構成的損害、發作的原因及
應對辦法對錯常有必要的。本文詳細剖析了鉛酸蓄電池漏液發作的原因，并要點根據蓄電池漏液已構成的情況下，對蓄電池漏液提出了幾種防備的辦法，以期對數據中心的安全運轉供給一些協助。
上一個：閥控式密封鉛酸蓄電池連接技術下一個：湯淺蓄電池NP和NPL的區別是什么？
新聞中心
- 湯淺電瓶正常狀態下壽命一般多久2024-05-31
- 湯淺蓄電池（GS YUASA）公司與理士國際強強結合，力爭在鋰電市場占有一席之地2023-10-04
- 湯淺蓄電池充電發熱會產生鼓包嗎？2022-11-23
- 為什么湯淺蓄電池比瓦爾塔哪和品牌性價比高？2022-11-04
- 湯淺蓄電池和瓦爾塔電瓶哪個好2022-09-01
聯系我們
CONTACT US公司名稱：廣東湯淺蓄電池有限公司
客服電話：400-612-6008
公司傳真：400-612-6008-023
客服郵箱：[email protected]
公司地址： 廣東省佛山市順德區大良飛鵝崗
